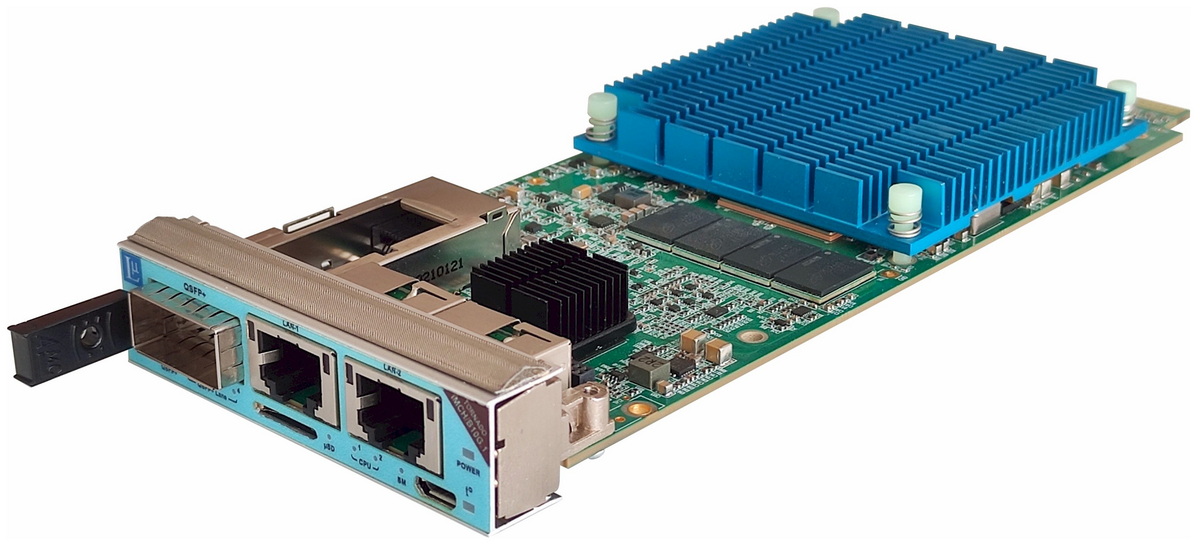

TORNADO-iMCH/B10G.1
Инфраструктурный iMTCA-модуль универсального "базового"/"канального" коммутатора/хаба 10/40GbE для модульных систем TORNADO-iMTCA

Общая информация

• "Главный" инфраструктурный модуль для модульных систем TORNADO-iMTCA стандарта iMTCA
• Устанавливается в специальный слот всех шасси TORNADO-iMC стандарта iMTCA
• Содержит мульти-протокольный мульти-портовый Ethernet коммутатор 10/40/50GbE
• Коммутация 1/10GbE "базовых" портов #0 и #1 12-модулей AdvancedMC (AMC) в шасси TORNADO-iMC
• Поддержка коммутации 10/40GbE "канальных" портов #4-7 AMC-модулей (в зависимости от типа шасси и топологии кросс-панели)
• Внешние порты 40GbE QSFP+ и 2x 1/10GbE RJ45
• Порты 4x10GbE или 40GbE для маршрутизации трафика на  iMTCA-модули "канальных" коммутаторов/хабов TORNADO-iMCH/F через кросс-панель шасси
• Высокопроизводительный мульти-ядерный процессор с памятью DDR4, FLASH, FRAM, SSD и портами 10GbE и 1GbE для конфигурирования трафика и управления системой
• "Изолированные" приложения пользователя для управления всей системой в реальном времени и внешней коммуникации
• Удаленное управление от ПК (Windows, Linux)
• Коммуникация 1/10GbE со всеми AMC-модулями TORNADO-A через порты #0 и #1 для конфигурирования и мониторинга AMC-модулей в реальном времени
• Коммуникация со всеми установленными инфраструктурными  iMTCA-модулями для их конфигурирования в реальном времени
• Коммуникация с iMCMC/iShMC-контроллером системы для её мониторинга и IPMI ре-менеджмента в реальном времени
• Высокоточный PTP-сервер времени с GPS/GLONASS синхронизацией для обеспечения единого времени в распределенных системах (в зависимости от типа шасси)
• Автоматическое восстановление конфигурации всей системы при включении питания, включая "прошивки" AMC-модулей
• Высокоскоростной iMMC-контроллер на базе iMMC-ядра TAMMC®  для менеджмента и мониторинга устройства и его надежной работы и защиты в экстремальных условиях
• UART-порты процессора и iMMC-контролера для внешнего мониторинга и управления модулем
• Светодиоды на лицевой панели модуля для отображения состояния устройства и пользовательских приложений
• Автономная работа от внешнего источника +12V без шасси для встраивания в аппаратуру пользователя в качестве многофункционального коммутатора 10/40GbE с функциями управления
• Соответствие спецификациям iMTCA, IPMI v1.5, PICMG AMC.0 R2.0, MicroTCA.0 R3.0, PICMG® 3.0 Rev.3.0 (ATCA)

Программное обеспечение

• Встроенный Embedded Linux
• Унифицированная среда TASDK®  разработки приложений пользователя для процессора на плате устройства (Linux) и управляющего ПК (Windows, Linux)

Облаcти применения

• Промышленные модульные системы TORNADO-iMTCA стандарта iMTCA
• Аппаратура пользователя с Ethernet-коммутацией 10GbE/40GbE

Технические характеристики

• Поддерживаемые Ethernet протоколы:
      40GbE/XLAUI
      10GbE/XAUI/RXAUI, 10GbE
      2.5GbE, 1GbE
      proprietary: 12.5GbE, 20GbE, 25GbE, 50GbE
• Внешние порты:
      40GbE/4x10GbE QSFP+
      2x 1/10GbE RJ45
      USB (COM-порты)
• Потребляемая мощность:
      6Amax@+12V-P/P (70W max)
      0.15Amax@+3.3V-M/P
• Габаритные размеры: W73xH19xD187мм
• Вес: 0.2кГ (с радиатором и лицевой панелью)
• Диапазон рабочих температур:
      -40°C..+55°C, 0°C..+55°C
      (в зависимости от исполнения)

** Примечания

1. Обратитесь в отдел продаж для получения подробной информации об устройстве. Информация предоставляется только конечным пользователям/покупателям.
2. Фирма МикроЛАБ Системс готова модифицировать выпускаемые изделия в соответствии с требованиями Заказчика. Обратитесь в отдел продаж для уточнения деталей.
3. Вся продукция МикроЛАБ Системс поставляется с пожизненной гарантией и технической поддержкой.

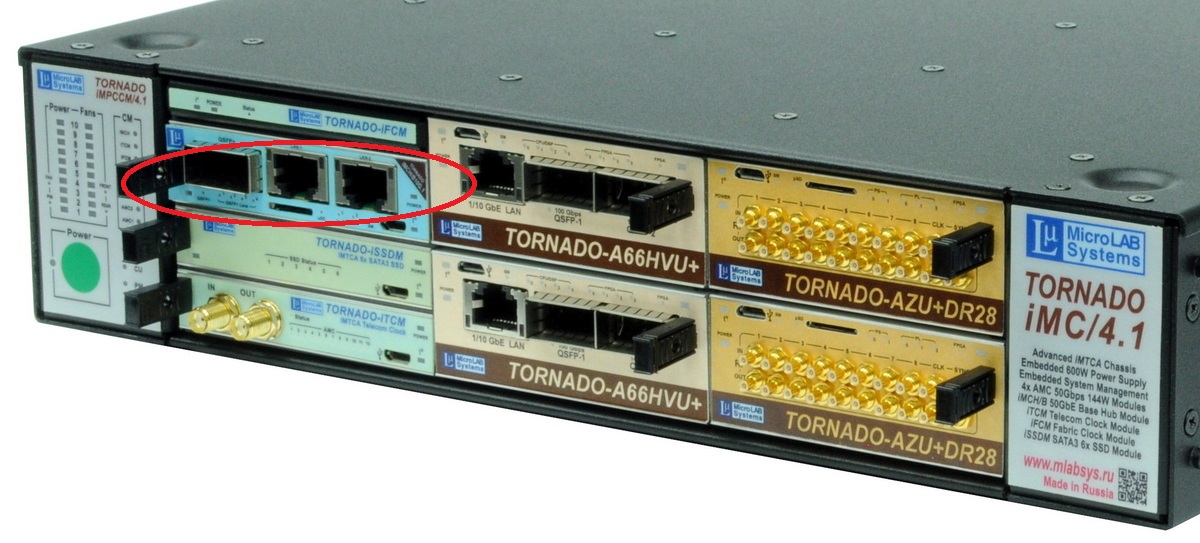

Инфраструктурный iMTCA-модуль TORNADO-iMCH/B10G.1 в шасси TORNADO-iMC/4.1
(нажмите чтобы увеличить)
